一、原理

    半导体制冷片也叫热电制冷片，其原理是Peltier效应，它既可制冷又可加热，通过改变直流电流的极性来决定在同一制冷片上实现制冷或加热，这个效果的产生就是通过热电的原理来实现的。其实在原理上半导体制冷器只是一个热传递的工具。其优缺点：

    1、不需要任何制冷剂，可连续工作。

    2、半导体制冷片具有两种功能，既能制冷，又能加热，制冷效率一般不高，但制热效率很高，永远大于1。因此使用一个片件就可以代替分立的加热系统和制冷系统。

    3、半导体制冷片是电流换能型片件，通过输入电流的控制，可实现高精度的温度控制，再加上温度检测和控制手段，，便于组成自动控制系统。

    4、半导体制冷片热惯性非常小，制冷制热时间很快，在热端散热良好冷端空载的情况下，通电不到一分钟，制冷片就能达到最大温差。

    5、半导体制冷片的温差范围，从正温90℃到负温度130℃都可以实现。

二、使用说明：

    正确的安装、组装方法：1、制冷片一面安装散热片，一面安装导冷系统，安装表面平面度不大于0.03mm，要除去毛刺、污物。2、制冷片与散热片和导冷块接触良好，接触面须涂有一薄层导热硅脂。3、固定制冷片时既要使制冷片受力均匀，又要注意切勿过度，以防止瓷片压裂。

    正确的使用条件：1、使用直流电源电压不得超过额定电压，电源波纹系数小于10％。2、电流不得超过组件的额定电流。3、制冷片正在工作时不得瞬间通反向电压(须在5分钟之后)。4、制冷片内部不得进水。5、制冷片周围湿度不得超过80％。

三、半导体制冷器的驱动电路设计

    半导体制冷片根据流过半导体的电流方向和大小来决定其工作状态的（电流的方向决定制冷或者制热，电流的大小决定制冷或者制热的程度和效果）。为了使半导体制冷片能够自动的进行恒温控制，就必须设计好其驱动电路和控制电路。

    PID控制系统是目前精度较高的技术，可以用来对半导体制冷片的电流进行控制，以实现高精度的控温效果。

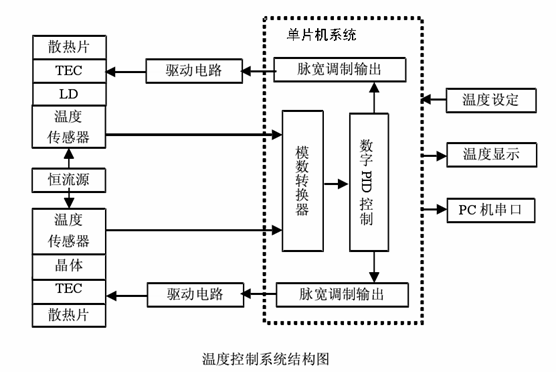

（一）、总体框图：

（二）、驱动电路：

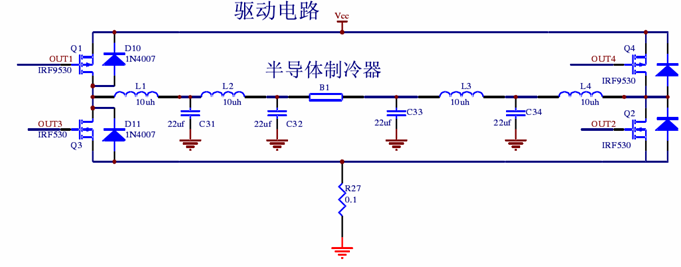

    基于H桥的驱动电路：

    当设置OUT3为高、OUT4为低电平，OUT2为低、OUT1为高电平时，Q3和Q4断开，Q1和Q2导通，电流由TEC左至右；反之OUT3为低、OUT4为高电平，OUT2为高、OUT1为低电平时，Q3和Q4导通，Q1和Q2断开，电流由右至左。

    通过单片机PID控制设置OUT1或者OUT4的PWM占空比，控制Q1或者Q4的导通时间来控制TEC的工作时间，从而达到控温的效果。
