微通道板

2009-06-19

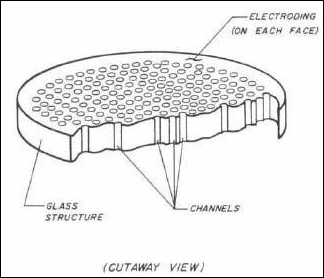

    微通道板是一种大面阵微通道电子倍增器。如图所示,在一个基片上,有很多微小的电子通道,数量以百万计,通道内壁直径在ф5-50um。每个通道相当于一个连续打拿极,即电子在通道内经过,每次碰到通道侧壁上会产生倍增效果,电子通过一次通道,会多次碰到内壁,这样会对电子数量产生多次倍增,因而可以获得很高的增益。

    因为微通道板是二维的电子倍增器,可以对二维图像增强,因而广泛应用于微光夜视领域。首先微弱光经光学系统成像在光电阴极上,在光电阴极上激发出电子,这些电子携带有图像信息,然后直接进入到微通道板中,电子在各个微通道内获得上千倍的增益。当电子从通道中出来后,打在荧光屏上,又会还原成图像,从而完成图像增强的作用。
